CellVoyager 高内涵分析 (HCA) 系统 CQ3000 可以在培养细胞的同时，快速获取高分辨率的 3D 图像。CQ3000 可以根据预期用途与可选项组合，根据用户的目的提供系统。
解决方案

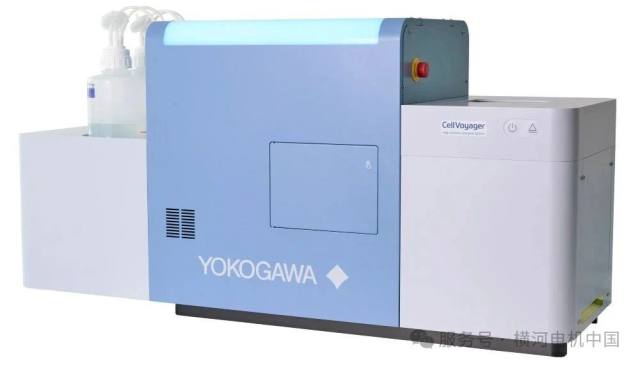

CellVoyager 高内涵分析系统 CQ3000 是一款台式 HCA 系统，能够快速采集高分辨率图像。横河电机的专有技术共聚焦扫描单元「CSU」和高精度培养箱可实现稳定的活细胞观察和高速成像，具有低光漂白、低光毒性。
根据用户的应用，我们可以组合多种可选项，提供合适的系统。高数值孔径 (NA) 的水浸物镜可轻松观察深部区域，均匀照明对组织切片等平铺成像有效，目标搜索符合条件的样品进行自动成像，所有这些不仅有助于提高实验质量，而且有助于加速实验，使实验自动化。结合支持深度学习的专用分析软件 CellPathfinder，该系统可以支持复杂的分析，并以图形形式显示结果。

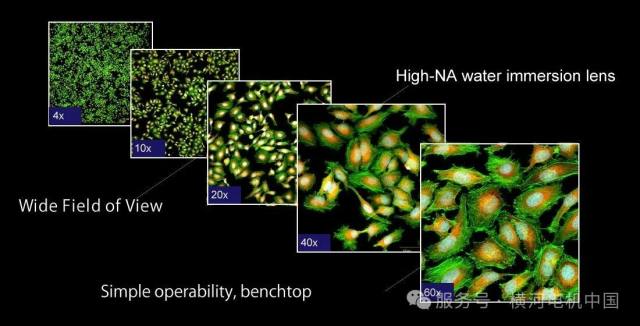

为实验室优化的高性能 HCA
根据应用，可以选择用于高质量成像的高数值孔径浸没式物镜、用于整个 FOV 均匀高效成像的均化器，以及用于同时对两个通道进行成像的第二个摄像头。
高内涵
使用横河电机的扫描方式进行快速 3D 成像
使用第二个摄像头进行同步双波长成像
快速 100 fps 选项，适用于心肌和钙放电等高速应用
高清图像
高数值孔径水浸物镜，可实现明亮、深度成像
高量子效率 sCMOS 摄像头
「均化器」，实现图像各个角落的均匀照明
活细胞成像
良好的培养箱性能，可实现稳定的活细胞成像
培养时间长达 7 天
CSU 实现低漂白和低光毒性成像
自动化
扫描并自动捕获符合条件的样本
支持多种接口 (API)，以进行外部协作
输出易于集成的数据类型，例如 OME-TIFF 和 Omero
通过简单的操作实现高内涵成像

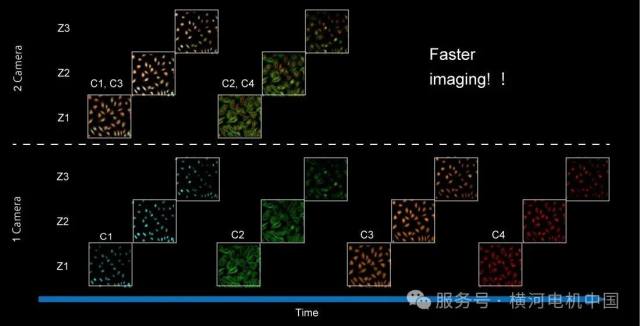

使用第二个摄像头选项时的流通量比较

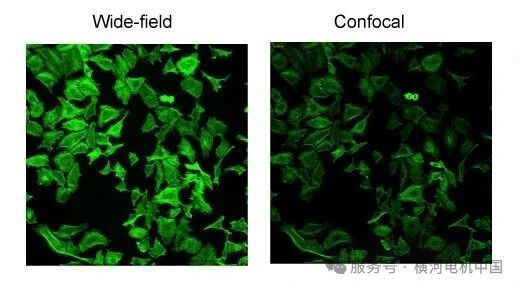

同时检测两种颜色，因此缩短了采集时间。此外，如果共聚焦性能不必要，例如在低倍率成像期间，宽视野成像可以进一步缩短曝光时间。

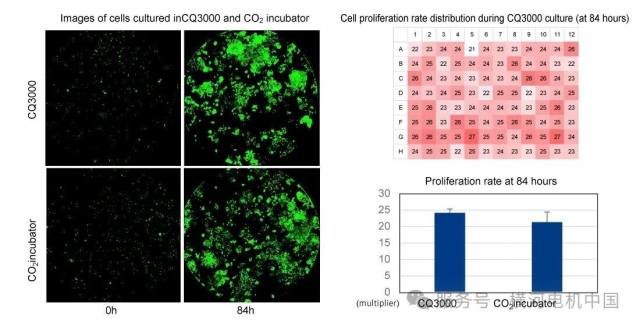

活细胞成像
CQ3000 在保持与传统 CO2 培养箱相同环境的同时，可实现培养和成像。它不仅环保，而且可尽量减少对细胞的影响。
包含大量信息的高分辨率图像
水浸物镜以高信噪比捕捉清晰的图像。

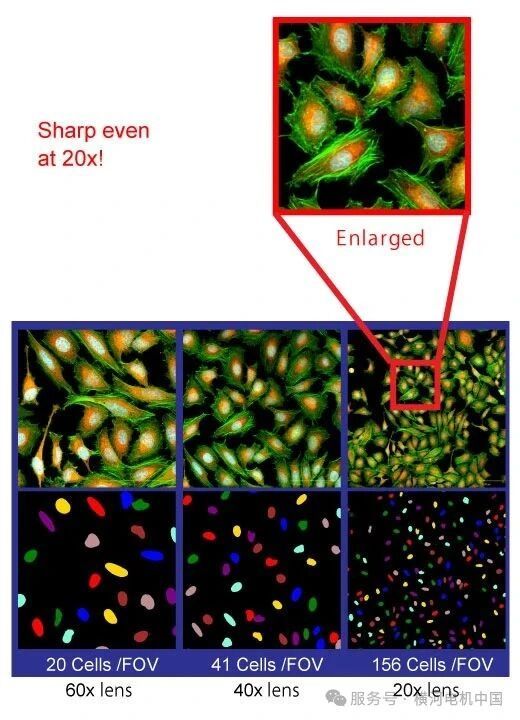

除了通过高放大倍率进行精细观察外，由于采用高数值孔径物镜，即使视场角 (FOV) 比以前小，它也可以准确分析图像。
横河电机自主研发的高数值孔径 20 倍水浸物镜可实现比 20 倍干透镜更高的图像分辨率。用户可以使用 40 倍和 60 倍进行高效的图像分析。
仅在检测到目标的区域进行高倍率成像，大幅降低了数据量和流通量。
在目标中心成像，减少不必要的图像和平铺。
两个成像过程自动进行，减少了人为干预时间和人为错误。

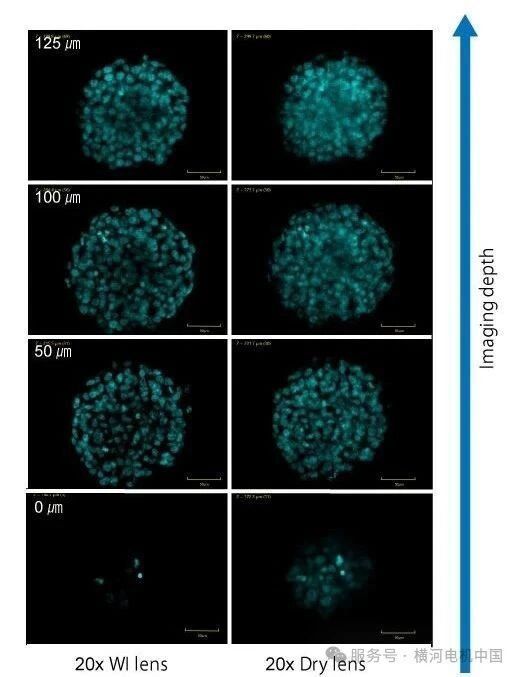

球状体的成像示例
20 倍水浸物镜可实现更深层次的成像和高信噪比。
均化器
调整励磁系统，使整个视场的励磁均匀。它获取的图像具有均匀的亮度分布，图像中心和边缘的亮度没有差异。在拼接和评估多个视场的平铺分析中，它可以减少视场之间接缝处由阴影引起的亮度差异，从而在分析时减少接缝的影响。
软件

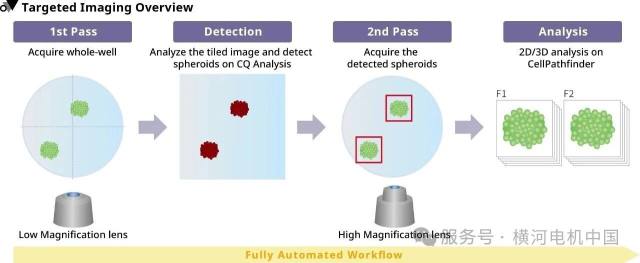

目标搜索
它可以用低倍率扫描整个孔，根据分析结果检测物体的位置，并以高倍率获取图像。这样，可在无法知道物体在孔中的位置的情况下，对样品进行成像，或者在大量细胞中，仅对符合条件的细胞进行成像和分析。
快速延时功能
能够以每秒 100 帧 (100 fps) 的速度同时捕获两个波长的图像。
它可以捕捉到快速的动态，例如心肌搏动、钙放电和轴突内信号转导，这些动态到目前为止一直难以捕获。

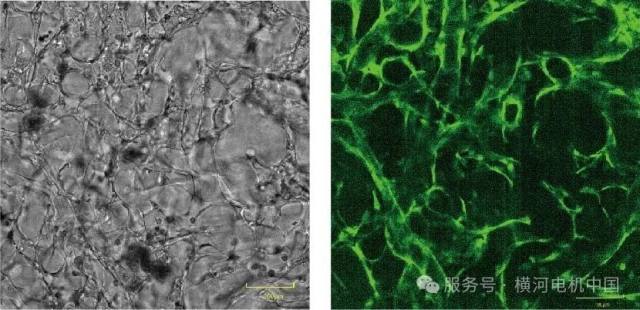

在明胶纤维基质上培养的 iPSC 衍生心肌细胞用于细胞培养 (Genocell®心肌评估板，日本毛织株式会社) 明场图像 (左)，用钙敏感荧光染料染色 (右)

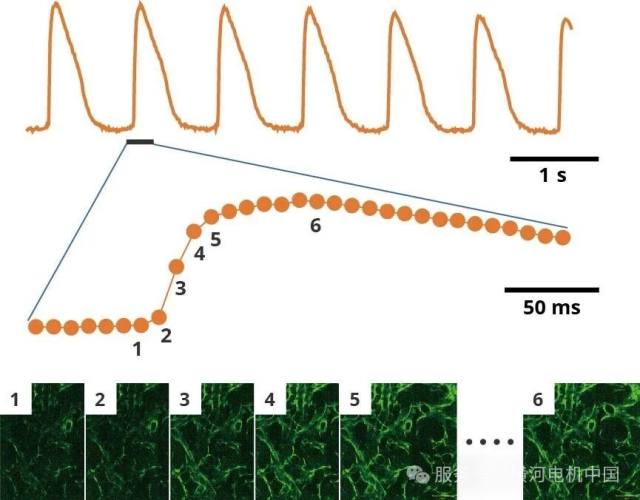

钙信号波形随心肌搏动而周期性波动 (上图)。每秒 100 帧的高速成像允许以足够的采样频率捕获波形的快速上升部分。
CE-明场

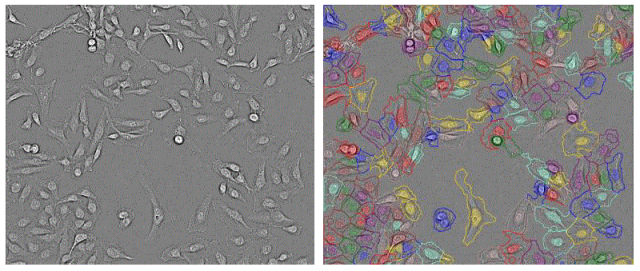

从在多个 Z 位置采集的明场图像创建两种类型的对比度增强图像。一种是落射荧光样图像 (Fluor 型)，可用于识别细胞核。另一种是正常的 DPC 样图像 (位相型)，可用于识别细胞质。通过增强明场图像的轮廓，可以准确识别细胞状态的变化。当在明场图像分析中遇到难以识别的区域时，它也很有效。
分析软件：高内涵分析系统 CellPathfinder(可选)

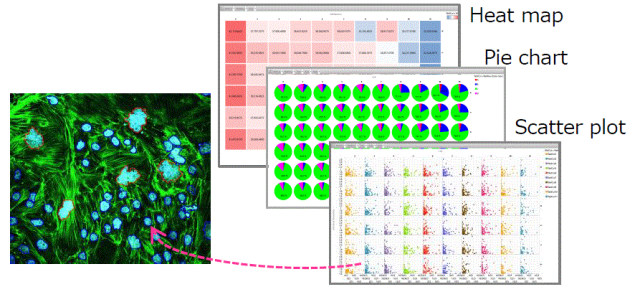

直观、易用的界面可指导用户从不同角度分析数千个图像数据，通过生成多种图形类型来可视化结果。此外，机器学习和深度学习功能显著提高了目标识别能力。它也非常适合复杂和高难度的分析，例如分析 3D 培养和活细胞成像的数据。CellPathfinder 软件是高内涵分析的强大工具。

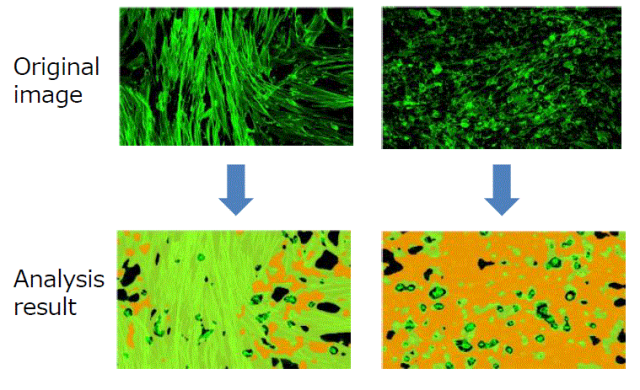

机器学习
软件学习用户收集的样本对象的特征.

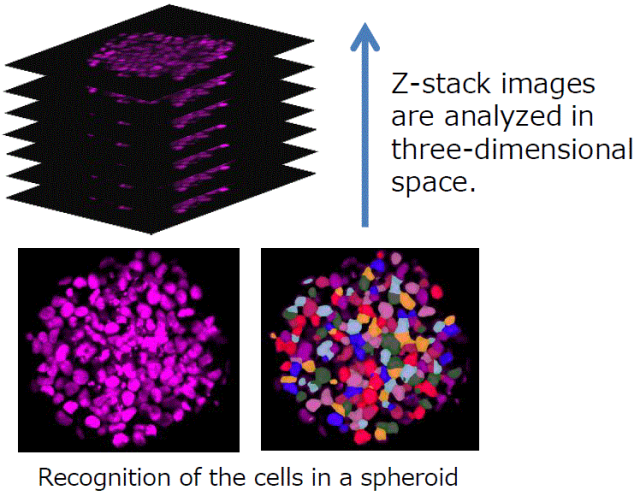

3D 分析
无标记分析
宽场 *1 功能是分析未染色明场样品的强大工具。
*1 当选用「均化器」选项时，可以获取。
